音视频模块

音视频模块

  恒德“智能应急指挥调度系统”音视频模块,实时采集并传输救援现场音视频信息,并接收移动指挥中心的调度信息。移动指挥人员能够迅速的掌握现场情况,快速的做出应急指挥决策,将决策传达给救援员,达到应急快速反映、快速处置的管理目的。该模块主要由微型摄像头、骨传导耳机、麦克风、电池1、弹簧线等组成,微型摄像头、骨传导耳机、麦克风、电池1安置在消防头盔上。消防头盔和发射主机之间通过弹簧线连接,发射主机和天线之间通过COM口连接。

  应用领域:隧道施工、野外电力施工、建筑施工、铁路、地铁运维施工行业、航天内部检修装配行业等。该模块配置4个音视频头盔+4个单兵发射主机+5个中继+1个指挥箱

  在实际应用中,有两种设备可供用户选择,一是音视频头盔,二是肩章摄像头。

  (1)音视频头盔

  防爆电池为音视频单兵装置提供电源,保证单兵装置的正常用电需求。

  微型摄像机实时采集救援现场的视频数据,并将这些数据通过发射主机以特定协议编码的方式传输至视频服务器,经过处理转发至指挥调度服务器。

  麦克风、骨传导耳机是佩戴单兵装置的消防员和指挥中心之间进行双向语音通话的装置。

  (2)肩章摄像头

  肩章摄像头和音视频头盔的功能相同,但比音视频头盔更轻巧,摄像头放置于单兵人员的肩部,有效减少了抖动,提高视频画面的质量,用户可根据实际需要自行选配。

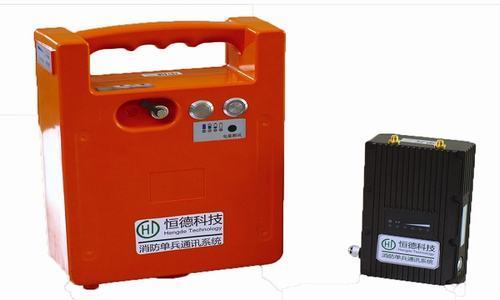

  (3)单兵发射主机和中继

  无线数据传输设备利用专网通讯频率及特定的互联网架构,能有效保证救援现场的4G、WIFI及专网通讯信号全覆盖,并且不受信号干扰、信号源盲区限制,有效提高不同消防设备及系统间的信息通讯效率。

  无线数据传输设备包括发射主机、接收主机和中继器。音视频模块通过弹簧线连接到发射主机上,空呼器剩余气量监测模块和生命体征监测模块利用蓝牙将数据传输到发射主机,空呼器个人监测单元通过2.4GHZWIFI传输到发射主机上,发射主机信号经中继器跳转后发送到移动指挥箱。定位模块通过无线收发模块与定位主机通信,通信方式为433M短波。

  (4)无人机中继

  无人机作为一种新型工业技术,已被广泛应用于各种领域,在消防这种高危领域,运用无人机来代替部分人力行动,其重要性不言而喻。针对楼宇密度比较高的着火点,消防车辆无法靠近,单兵终端与移动指挥中心通信受阻的问题,我公司推出了无人机中继,将带有全向天线的中继器利用无人机带到高空,其WIFI信号从高空向下辐射,覆盖范围内的单兵终端音视频信息就能以此为跳转基站传输到移动指挥车上,除此以外,无人机在消防部队中可以发挥多种作用,如高空侦察、有毒有害气体监测等。

  (5)移动指挥箱: 移动指挥箱放置于消防指挥车上,也叫移动指挥中心,主要包括:现场指挥主机、定位主机和控制管理软件等。

  现场指挥主机是移动指挥中心的服务器和显示器,并且包含计算机硬件、控制管理软件及相应接口。实现了快速三维建模、精确获取消防员所处的三维位置信息、同步显示救援环境及消防员生命体征状态,及时发出安全预警信息。同时指挥调度人员可通过4G网络与119指挥中心通信。
